常規厚膜片式固定電阻器

本文主要介紹了常規厚膜片式固定電阻器的特點、品名構成、電阻結構，本文字?jǐn)?shù)約390字，閱讀全文需4分鐘。

常規厚膜片式固定電阻器

特點：

體積小、重量輕;

適應再流焊和波峰焊;

電性能穩定，可靠性高;

裝配成本低，適用于自動化SMT設備;

機械強度高、高頻特性優越;

符合RoHS指令要求;

符合無鹵素要求。

品名構成

R   S   03   K   1003   F   T

R表示產品的代號（厚膜片式固定電阻器）;

S表示額定功率代號（C：常規功率系列、S：提升功率系列）;

03表示型號代號（03即0603）常用型號還有01即0201、02即0402、05即0805、06即1206、1210即1210、10即2010、12即2512;

K表示電阻溫度系數代號（±100PPM/℃）;

1003表示電阻值代號（三位數E-24系列：前兩位表示有效數字，第三位表示有效數字后零的個數。四位數E-96：前三位表示有效數字，第四位表示有效數字后零的個數。）;

F表示電阻值誤差精度代號（±1%）常用阻值代號及誤差精度還有J（±5%）、K（±10%）;

T表示包裝方式代號（編帶包裝）。

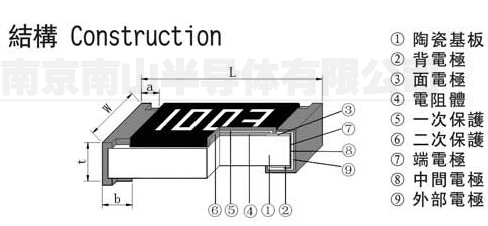

電阻結構
