本文主要介紹了電感根據工藝分類，什么是繞線電感什么是疊層電感，本文字數630字，閱讀全文需6分鐘。

電感從制造工藝上來分可主要分成四類，繞線型、疊層型、編織型和薄膜片式電感器，常用的主要是繞線型和疊層型電感器。前者是傳統繞線電感器小型化的產物，后者是采用多層印刷技術和疊層生產工藝制作，體積比繞線型片式電感器還小。

線繞電感電感量范圍廣（mH~H），電感精度高，損耗小，成本低；疊層電感與繞線型電感相比尺寸小，磁路閉合、不會干擾周圍的元器件，疊層一體化結構、可靠性高、耐熱性好、可焊性好、形狀規則，適合自動化表面安裝生產，不足之處是成本高，電感量小。

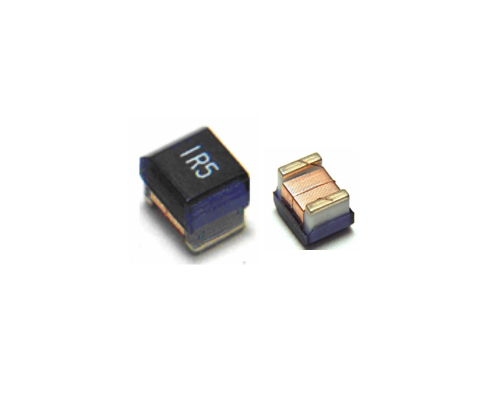

繞線型電感：它的特點是電感量范圍廣（mH~H），電感精度高，損耗小（即Q值大），容許電流大，制作工藝繼承性強、簡單、成本低等；不足之處是在進一步小型化方面受到限制。陶瓷芯的繞線型片式電感器在這樣高的頻率能夠保持穩定的電感量和相當高的Q值，因而在高頻回路中占有一席之地。

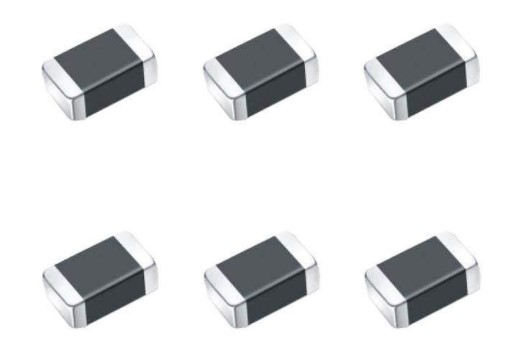

疊層電感：具有良好的磁屏蔽性，燒結密度高，機械強度好，與繞線型電感相比有：尺寸小、有利于電路的小型化，磁路閉合、不會干擾周圍的元器件，也不會受到周圍元器件的干擾，有利于元器件的高密度安裝；疊層一體化結構、可靠性高、耐熱性好、可焊性好、形狀規則，適合自動化表面安裝生產。不足之處是合格率較低，成本高，電感量小，Q值小。

總的來說疊層電感是看不到線的，疊層電感的散熱性好、ESR值更小、但耐電流比繞線電感小。成本比繞線型電感低。繞線電感的散熱性不如疊層電感，但耐電流大，ESR值更高。
