對于普通電容器，有兩個端口，但在某些特殊情況下，需要使用三個終端電容器。那么三端電容器有什么用呢？接下來，我們將詳細分析三端電容器的使用。畢竟，近年來，三端電容器的利用率越來越高，了解和掌握三端電容器的使用情況非常重要。

所謂三端電容器是結構特殊的電容器。它與普通電容器的不同之處在于它有三根引線，一根電極上有兩根引線。如此微小的變化大大提高了電容器的濾波效果。普通電容器的引線電感對電容器的高頻濾波器是有害的，但三端電容器巧妙地利用引線電感形成T型低通濾波器。三端電容器的高頻濾波效果明顯優于普通電容器。在三端電容器的兩根引線上安裝鐵氧體磁珠，可大大提高T型濾波器的濾波效果。

對于三端電容器，如果接地引線過長，引線的電感也非常有害，這將大大降低濾波性能。對于濾除差模干擾的濾波器，只要等效電容引線的接線盡可能短，對于濾波器濾除共模干擾，還必 須保證電路板與機箱之間良好的接地?？刹捎没?片或?qū)щ姴級|接地。此外，用于I/O接口濾波接地的地線應單獨布置，且只在一點上與電路板的其他地線連接（這稱為“清潔”接地）。這在使用π濾波電路時更為重要。

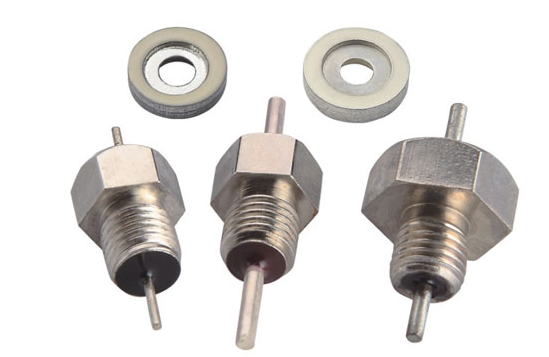

同時需要注意的是，濾波器應并排安裝，否則濾波后的信號和未濾波的信號之間會產生串?dāng)_，使整個濾波失效。當更多的引線需要濾波時，使用多通道濾波器（我公司有產品，分別對應π型濾波電路和T型濾波電路）。過濾器與機箱上的電纜接口之間的導線應短，并可添加一層阻擋層。
