本文主要介紹了貼片電感的概述，制作用料，常用的貼片電感器，本文字數640字，閱讀全文需6分鐘。

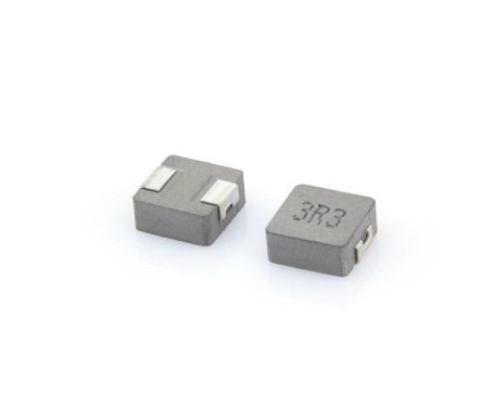

貼片電感概述

貼片電感（Chipinductors），又稱為功率電感、大電流電感和表面貼裝高功率電感。具有小型化，高品質，高能量儲存和低電阻等特性。

貼片電感材料

貼片電感需要用的材料：主要是磁芯和銅線。因為貼片電感主要由磁芯和銅線組成。

一般電子線路中的電感是空心線圈，或帶有磁芯的線圈，只能通過較小的電流，承受較低的電壓;而功率電感也有空心線圈的，也有帶磁芯的，主要特點是用粗導線繞制，可承受數十安，數百，數千，甚至于數萬安。

功率貼片電感是分帶磁罩和不帶磁罩兩種，主要由磁芯和銅線組成。在電路中主要起濾波和振蕩作用。

市面上常用的貼片電感器

1、鐵氧體貼片電感器

特性：體積小；漏磁?。黄兄g不產生互耦合，可靠性高；無引線，不產生跟蹤性，適合高密度表面貼裝；優良的可焊性及耐熱沖擊性，適合波峰焊及再流焊。

2、繞線型貼片電感器

特性：體積小，適合高密度表面貼裝；采用端電極結構，很好地抑制了引線引起的寄生元件效應；更好的頻率特性和更強的抗打攪能力；優良的可焊性及耐熱沖擊性；應用頻率高，產生精度高，一致性好。

3、陶瓷疊層貼片電感器

特性：氧化鋁陶瓷，適合高的自諧振頻率；尺寸小（1.6t 0.8t 0.8mm）；在高頻下Q值高，電感值穩定；使用溫度范圍：-30℃～+85℃。一般用于濾波和振蕩作用。

4、貼片電感磁珠

特性：適合表面貼裝；形狀、尺寸及電性能符合EIA標準；具有良好的可焊性與抗熱沖擊性；適合波峰與再流焊。

文章來源：深圳新晨陽電子
