貼片共模電感的工作原理
本文主要介紹了貼片共模電感的工作原理和應用范圍，本文字?jǐn)?shù)約320字，閱讀完全文需3分鐘。

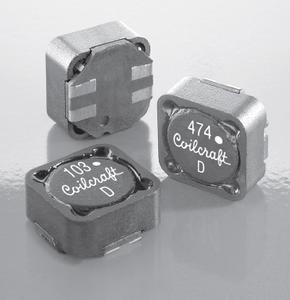

一般的電感都只有一個感值、兩個焊盤；而貼片共模電感有兩個感值，感值還不相同；有四個焊盤。還可以根據客戶的要求調整感值和電流。這樣既避免了插件電感的體積大，效果卻是一樣的。貼片共模電感即使貼片安裝，機器就可以焊錫，就不需要人工安裝，避免了漏焊、焊不牢等情況發生。

當電路中的正常電流流經共模電感時，電流在同相位繞制的電感線圈中產生反向的磁場而相互抵消，此時正常信號電流主要受線圈電阻的影響；當有共模電流流經線圈時，由于共模電流的同向性，會在線圈內產生同向的磁場而增大線圈的感抗，使線圈表現為高阻抗，產生較強的阻尼效果，以此衰減共模電流，達到濾波的目的。
貼片共模電感應用范圍：貼片共模電感適合開關電源、LED顯示系統集成、功放影響、通信設備、汽車領域等等。
文章來源：深圳新晨陽電子
