壓敏電阻的工作原理及特性

本文主要介紹了壓敏電阻的工作原理，本文字數約525字，閱讀完全文需5分鐘。

它相當于一個可變電阻，它是并聯于電路中的。當電路在正常使用時，壓敏電阻的阻抗很高，漏電流很小，可視為開路，對電路幾乎沒有影響。但當一很高的突波電壓到來時，壓敏電阻的電阻值瞬間下降（它的電阻值可以從MΩ（兆歐）級變到mΩ（毫歐）級），使它可以流過很大的電流，同時將過電壓箝位在一定數值。

由于壓敏電阻的突波承受能力取決于它的物理尺寸，因而有可能獲得不同的浪涌電流值。

當加在壓敏電阻上的電壓低于它的閾值時，流過它的電流很小，它相當于一個阻值無窮大的電阻。也就是說，當加在它上面的電壓低于其閾值時，它相當于一個斷開狀態的開關。

當加在壓敏電阻上的電壓超過它的閾值時，流過它的電流激增，它相當于阻值無窮小的電阻。也就是說，當加在它上面的電壓高于其閾值時，它相當于一個閉合狀態的開關。

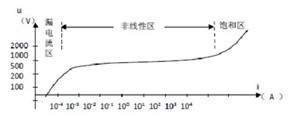

特性曲線

當電壓較低時，壓敏電阻工作于漏電流區，呈現很大的電阻，漏電流很?。划旊妷荷哌M入非線性區后，電流在相當大的范圍內變化時，電壓變化不大，呈現較好的限壓特性；電壓再升高，壓敏電阻進入飽和區，呈現一個很小的線性電阻，由于電流很大，時間一長就會使壓敏電阻過熱燒毀甚至炸裂。正常使用時壓敏電阻處于漏電流區，受到浪涌沖擊時進入非線性區泄放浪涌電流，一般不能進入飽和區。
